MXYS4-1000型4色6组凹版印刷机



主要特点:

1. 放料自动电机翻转不停机双工位另配一台纠边机

2. 主机变频电机:5.5 KW

3. 双气动压胶轴

4. 重型双气动电机移动刮刀

5. 内外置智能温控烘箱

6. 收料双力矩电机10-25N

7. 另配检品灯箱,走廊配栏杆一套。

8. 手动对准精度:±20

9.最大浸墨深度:2-3公分

10.油墨盘材质和规格:45号元钢

11.升下辊调制方式:气压4个

12.干燥结构和方式:偱环

13.温控方式:智能温控

14.风机:离心风机功率1.1KW高压

15.导辊:φ70-80

16.胶辊硬度:聚胺脂75度

17. 机架墙板材质和厚度,铸铁1米70×6公分×40公分

18.转动轴:φ4公分

19.检品灯:日光灯

一、主要技术参数:

| 承印材料:PE,PVC,CPP,BOPP等的筒膜

| 流向:从放卷到收卷

| 印刷色数:4色,可正反面印刷

| 最大印刷宽度:1000mm

 | 安全印刷速度:80m/min(取决于基材特性,印版大小,油墨特性及操作水平等因素)

| 收放卷最大直径:600mm

| 印版直径:φ50mm~450mm

| 收、放用卷纸芯: 74mm 纸芯

| 装板印方式:无轴装板

| 干燥固化方式: 电加热

 | 封密式烘箱,智能恒温控制(深圳产)温控仪

| 电源: 380V三相电

| 机器总功率:约25KW

| 机械外型: 8000mm×2800mm×2400mm

| 机械净重:约 7T

二、放料部分:

1、辊长:1000mm

2、有效印刷辊长:1000mm

3、辊芯直径:φ74mm

4、放料最大直径:φ 600mm

三、印刷部分:

1、传动方式:齿轮带动

2、印刷套色: 360度旋转

3、装板方式:无轴装板气缸

4、起落板调节: 气缸

四、加热烘干部分:

1、加热烘干方式:先吹风机再加热

2、加热区:  4色4组

3、加热功率:2KW

4、风机功率: 3×0.75KW

五、电机部分:

1、主电机:4色:6.5KW

2、主机采用变频器控制调速

六、收卷部分:

1、有效辊长:1000mm

2、辊芯直径:φ74mm

3、收料最大直径:φ600mm

七、随机多送给客户配置清单:

1、胶辊:按材料宽幅3套宽度:600mm

2、工具箱一付

3、油墨盘2套不绣铁

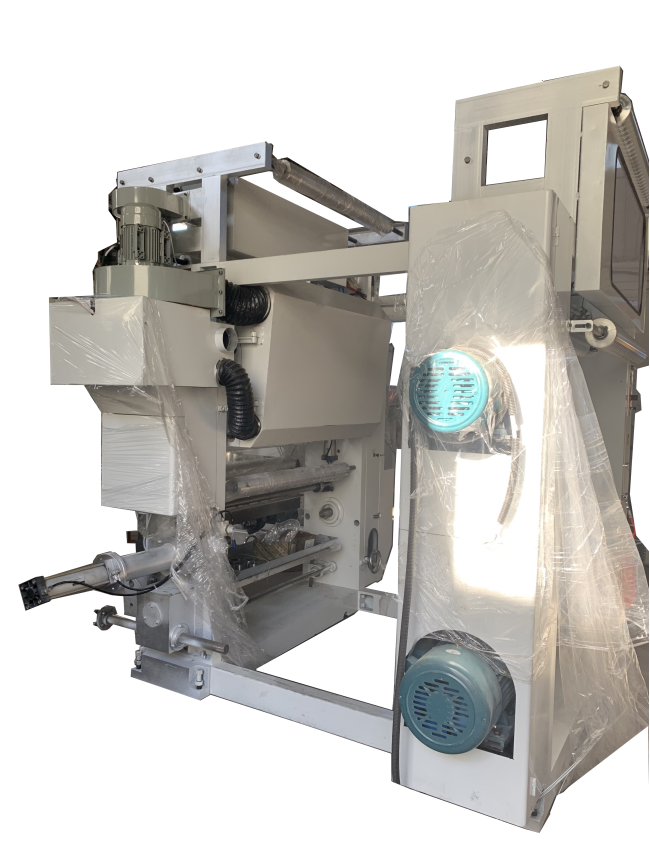

附上参考图:
